Система оптической когерентной томографии SOLIX (со встроенной фундус-камерой). Производитель: "Оптовью, Инк.", США

Система оптической когерентной томографии SOLIX (со встроенной фундус-камерой), Optovue

DUAL TRAC : двухуровневая коррекция микродвижений.

Для корректной работы алгоритма АНГИО ОКТ необходимо максимально полное устранение влияния микродвижений глаза во время сканирования. С этой целью в томографе SOLIX применяется алгоритм DUAL TRAC : ДВУХУРОВНЕВАЯ КОРРЕКЦИЯ МИКРОДВИЖЕНИЙ 1. Коррекция движений глаза пациента с помощью автоматической системы слежения и наведения - Трекинг 2. Пост-обработка изображения с помощью МСТ алгоритма (следующий слайд) Трекинг обеспечивает коррекцию движений, превышающих уровень ≈ 50 мкм. МСТ алгоритм дополнительно устраняет нескомпенсированные Трекингом крупные артефакты и артефакты с масштабом до 10 мкм. Это позволяет выполнить ультра-точное воспроизведение микроваскулатуры сетчатки, вплоть до капиллярной сети, что обеспечивает условия для правильной работы ПО обеспечивающего устранения проекционных артефактов (3D PAR) и ПО обеспечивающего адекватную сегментацию сосудистых плексусов сетчатки. МСТ алгоритм обеспечивает 3D коррекцию получаемого изображения.

Программное обеспечение МСТ (Motion Correction Technology) — алгоритмы сканирования для пациентов с плохой фиксацией взора. МСТ алгоритм дополнительно устраняет нескомпенсированные nрекингом крупные артефакты и артефакты с масштабом до 10 мкм,обеспечивает 3D коррекцию получаемого изображения.

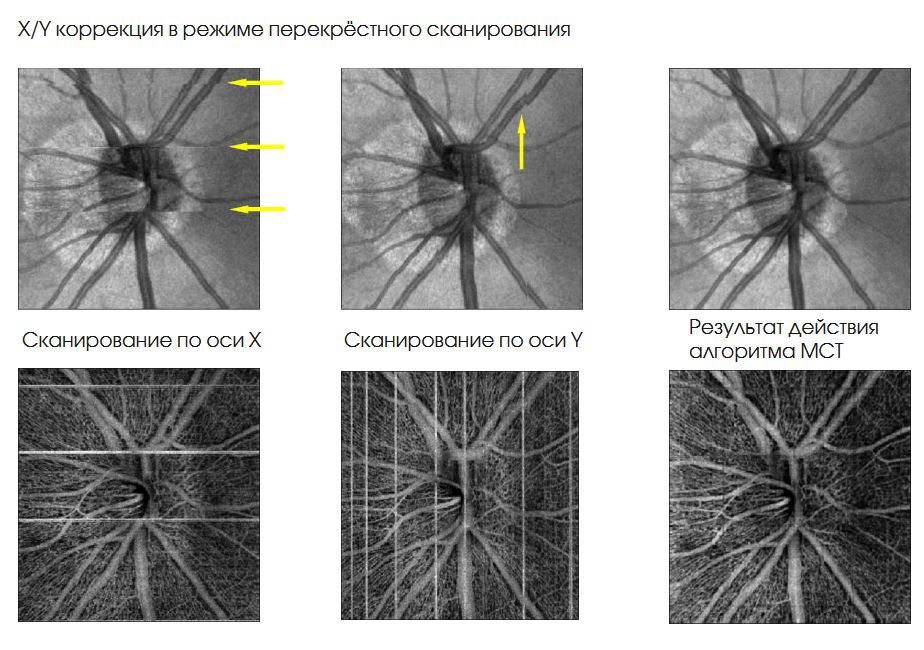

Даже при наличии Трекинга могут иметь место «сдвиги» и полосы на изображении - результат движения глаза пациента во время сканирования. (не всегда полная компенсация микродвижений глаза системой слежения) При повторном перекрёстном сканировании микродвижения точно не повторяются, артефакты не проявляются в тех же местах и они ориентированы в другом направлении Алгоритм МСТ сравнивает полученные изображения, находит зоны искажения и реконструирует неискажённое изображение.

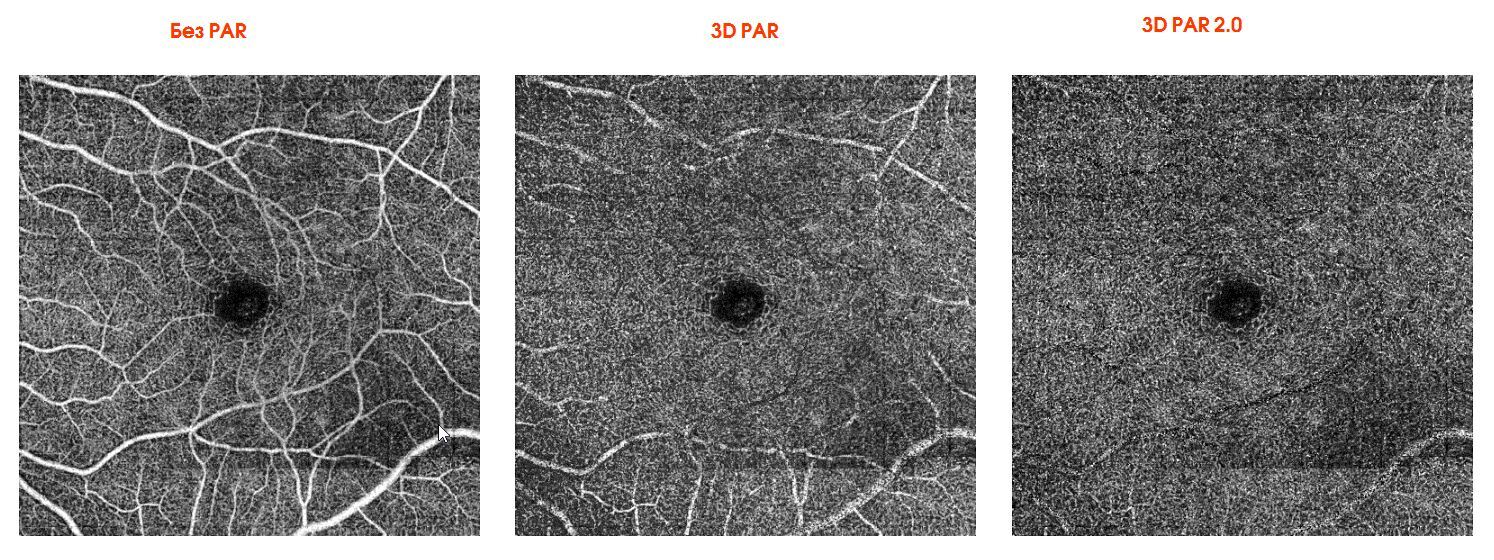

Новый алгоритм 3D PAR 2.0

• Лучше удаляет проекционные артефакты в наружных отделах сетчатки
• Точнее обеспечивает сегментацию сосудитых сплетений
• Точнее и более воспроизводимо рассчитывает сосудистую плотность
• Достовернее отображает новообразованную сосудистую сеть

Размер зоны сканирования.

Большой размер зоны сканирования в аксиальном направлении (до 6,25 мм) у томографа SOLIX позволяет изучать структуры задних участков стекловидного тела (! витреолизис, масштабные отслойки,тракции )

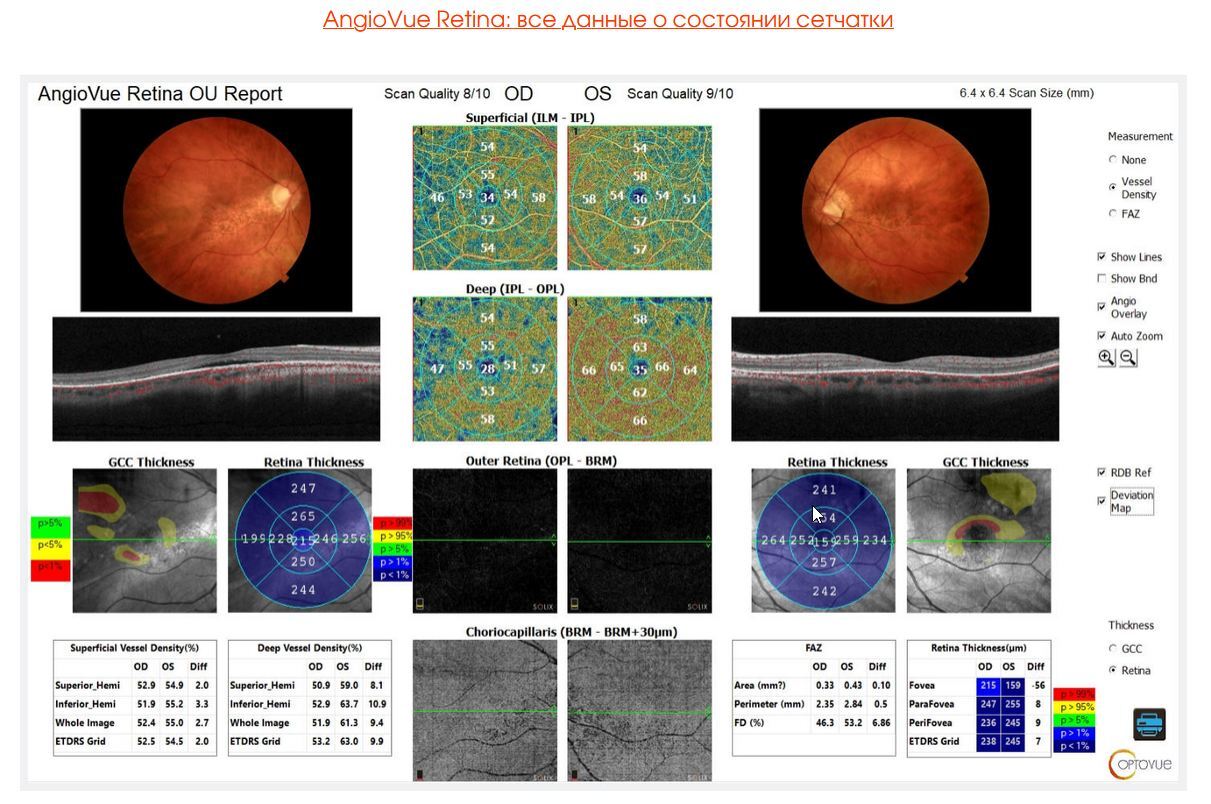

Программа AngioAnaliticsTM для количественного анализа сосудов сетчатки

Оптическая пахиметрия, картирование эпителия и стромы роговицы в зоне диаметром 10 мм.

• Скорость сканирования -120 000 А –сканов/ сек

• Зона  сканирования в аксиальном направлении – 6,25 мм

• Длина скана на сетчатке - до 16 мм

• Ангио ОКТ сканы, мм: 3х3 6,4х6,4 9х9 12х12

• Ангио ОКТ монтаж: 2х6,4х6,4 мм 2х9х9 мм (9х18 мм) 4х9х9 мм (18х18 мм)

• HD Ангио ОКТ скан с усреднением 4-х последовательных Ангио ОКТ сканов

• Встроеная фундус камера

• Новый алгоритм устранения проекционных артефактов

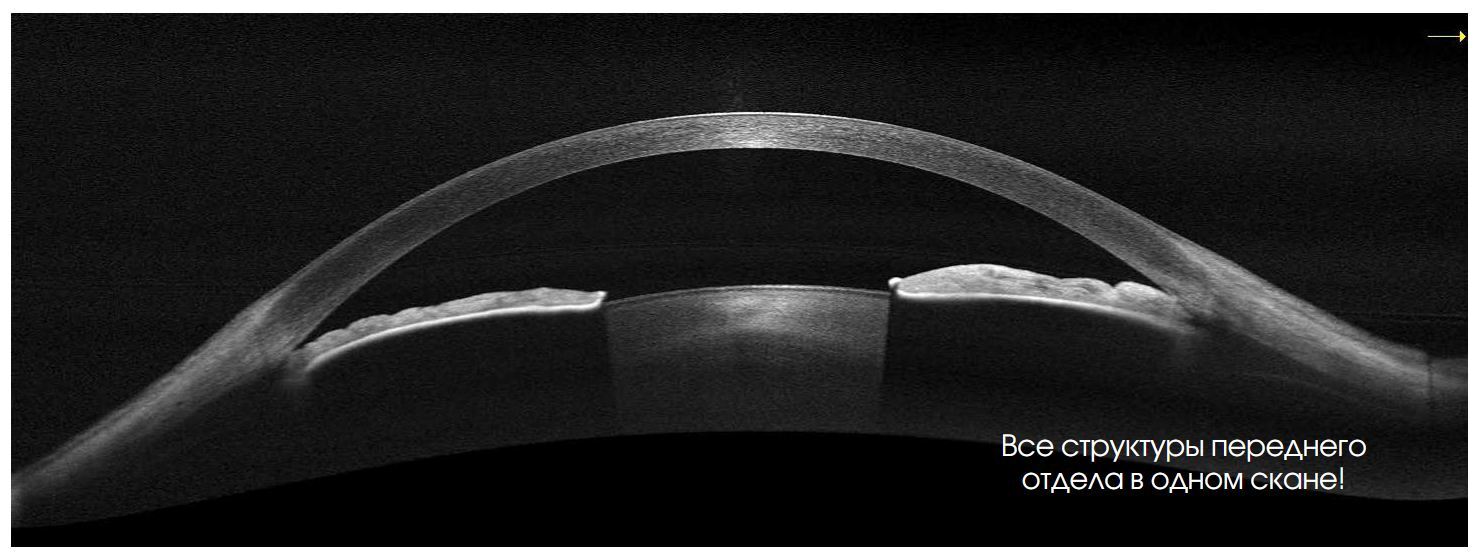

• Размер зоны сканирования переднего отдела глаза 18х6,25 мм

• 3D сканирование / EnFace режим анализа переднего отдела глаза

• Оптическая пахиметрия, картирование эпителия и стромы роговицы в зоне диаметром 10 мм
